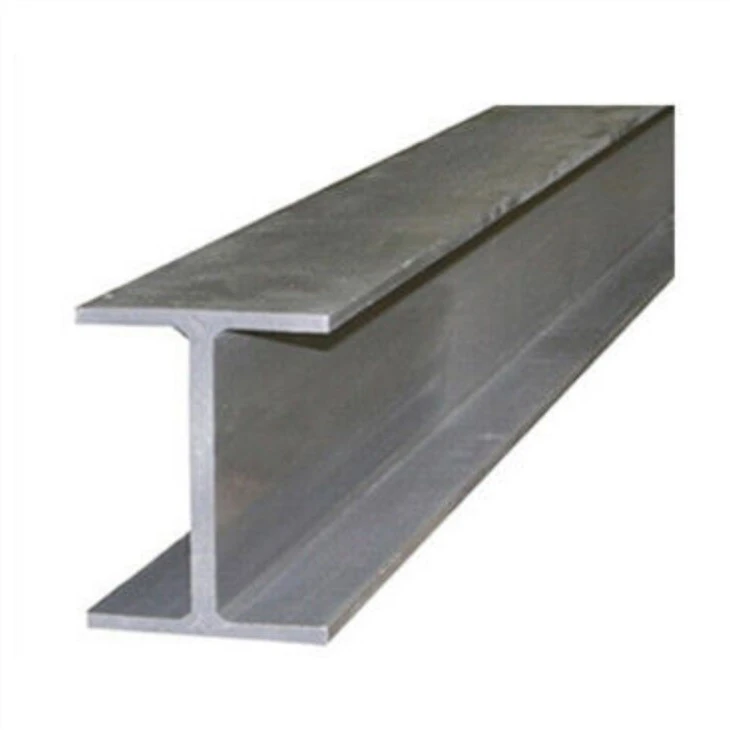

H Стальные балки HEA/HEB — очень часто используемый тип стального профиля. Балки, также называемые Н-образными профилями, континентальными балками или HEA/HEB, доступны в нескольких классах материалов, наиболее распространенными из которых являются EN 10025 S275 и S355. H-профили похожи на I-профили, но фланец шире.

Отправить запрос

Внедрение продукции

Примерный размер балок HEA&HEB

Размеры балок HEA и механические свойства

Размеры балок HEA					Вес (кг/м)	Площадь сечения (см2)
b	h	a	e	r
НЕА 100	96	5,0	8,0	12	16,7	21,24
НЕА 120	114	5,0	8,0	12	19,9	25,34
НЕА 140	133	5,5	8,5	12	24,7	31,42
НЕА 160	152	6,0	9,0	15	30,4	38,77
НЕА 180	171	6,0	9,5	15	35,5	45,25
НЕА 200	190	6,5	10,0	18	42,3	53,83
ХЭА 220	210	7,0	11,0	18	50,5	64,34
НЕА 240	230	7,5	12,0	21	60,3	76,84
НЕА 260	250	7,5	12,5	24	68,2	86,82
НЕА 280	270	8,0	13,0	24	76,4	97,26
НЕА 300	290	8,5	14,0	27	88,3	112,5
НЕА 300	310	9,0	15,5	27	97,6	124,4
НЕА 300	330	9,5	16,5	27	105,0	133,5
НЕА 300	350	10,0	17,5	27	112,0	142,8
НЕА 300	390	11,0	19,0	27	125,0	159,0
НЕА 300	440	11,5	21,0	27	140,0	178,0
НЕА 300	490	12,0	23,0	27	155,0	197,5
НЕА 300	540	12,5	24,0	27	166,0	211,8
НЕА 300	590	13,0	25,0	27	178,0	226,5
НЕА 300	640	13,5	26,0	27	190,0	241,6
НЕА 300	690	14,5	27,0	27	204,0	260,5
НЕА 300	790	15,0	28,0	30	224,0	285,8
НЕА 300	890	16,0	30,0	30	252,0	320,5
НЕА 300	990	16,5	31,0	30	272,0	346,8

Размеры балок HEB и механические свойства

Размеры луча HEB					Вес (кг/м)	Площадь сечения (см2)
b	h	a	e	r
ЕВР 100	100	6,0	10,0	12	20,4	26,04
ЕВР 120	120	6,5	11,0	12	26,7	34,01
ЕВР 140	140	7,0	12,0	12	33,7	42,96
ЕВР 160	160	8,0	13,0	15	42,6	54,25
ЕВР 180	180	8,5	14,0	15	51,2	65,25
ЕВР 200	200	9,0	15,0	18	61,3	78,08
ЕВР 220	220	9,5	16,0	18	71,5	91,04
ЕВР 240	240	10,0	17,0	21	83,2	106,0
ЕВР 260	260	10,0	17,5	24	93,0	118,4
ЕВР 280	280	10,5	18,0	24	103,0	131,4
ХЕВ 300	300	11,0	19,0	27	117,0	149,1
ХЕВ 300	320	11,5	20,5	27	127,0	161,3
ХЕВ 300	340	12,0	21,5	27	134,0	170,9
ХЕВ 300	360	12,5	22,5	27	142,0	180,6
ХЕВ 300	400	13,5	24,0	27	155,0	197,8
ХЕВ 300	450	14,0	26,0	27	171,0	218,0
ХЕВ 300	500	14,5	28,0	27	187,0	238,6
ХЕВ 300	550	15,0	29,0	27	199,0	254,1
ХЕВ 300	600	15,5	30,0	27	212,0	270,0
ХЕВ 300	650	16,0	31,0	27	225,0	286,3
ХЕВ 300	700	17,0	32,0	27	241,0	306,4
ХЕВ 300	800	17,5	33,0	30	262,0	334,2
ХЕВ 300	900	18,5	35,0	30	291,0	371,3
ХЕВ 300	###	19,0	36,0	30	314,0	400,0

Описание продуктов

Форма поперечного сечения аналогична экономичному профилю поперечного сечения заглавной латинской буквы Н, также известному как универсальная стальная балка. Поперечное сечение Н-образной стали обычно включает две части, стенку и полку, также известную как талия и край.

Двутавровая балка широко используется, в основном используется в: различных гражданских и промышленных строительных конструкциях; различные большепролетные промышленные предприятия и современные высотные здания, особенно промышленные предприятия в районах с частой сейсмической активностью и высокотемпературными условиями труда; требующие большой несущей способности и поперечного сечения Большие мосты с хорошей устойчивостью и большими пролетами; тяжелое оборудование; шоссе; скелеты кораблей; шахтная поддержка; обработка фундамента и проектирование плотин; различные узлы машин.
